在中药现代化生产的浪潮中，自动化与信息化技术的深度融合已成为提升药品质量、保障生产稳定、实现智能制造的关键。分布式控制系统作为工业自动化领域的核心，其在中药生产中的应用正日益广泛。本文将结合网络技术服务，深入解析一套典型的常用中药生产自动化系统DCS架构，为行业同仁提供参考与借鉴。

一、 DCS系统在中药生产中的核心价值

中药生产，尤其是提取、浓缩、醇沉、干燥等关键工序，具有流程复杂、参数众多、质量控制严格等特点。传统的集中式或半自动化控制方式难以满足现代GMP规范对过程可控性、数据完整性与可追溯性的高要求。DCS系统通过“分散控制、集中管理”的理念，将控制功能分散到各个现场控制站，同时通过网络技术将所有信息集中到操作管理层，实现了：

工艺参数精准控制：对温度、压力、流量、液位、pH值、浓度等关键参数进行实时、闭环、稳定的自动调节。
批次生产与配方管理：灵活配置和调用不同产品的生产工艺配方，实现标准化、可重复的批次生产，确保产品质量均一。
全流程数据追溯：自动记录生产全过程的操作事件、报警、参数曲线等数据，满足审计追踪要求，为质量分析与工艺优化提供数据基础。
安全联锁与报警管理：建立完善的设备安全联锁逻辑和分级报警机制，有效预防生产事故，保障人员与设备安全。

二、系统总体架构图与网络层次解析

一套完整的中药生产DCS架构通常采用分层、分区的设计原则，深度融合工业以太网、现场总线等网络技术服务，确保系统的实时性、可靠性与开放性。其典型架构可分为以下三个核心层次：

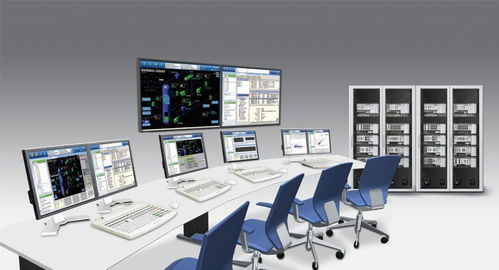

（架构图核心组件示意）
管理层（信息网络层）：
核心设备：工程师站、操作员站、数据服务器、应用服务器（如MES/ERP接口）、网络交换机。

网络技术服务：采用标准以太网（TCP/IP协议），构成工厂信息主干网。此层负责系统组态、编程、全局监控、生产调度、数据分析与报表生成，并通过OPC UA、ODBC等标准接口与上层企业管理系统（如MES、ERP）及实验室信息系统（LIMS）进行数据集成，实现从订单到产品出厂的全生命周期管理。

控制层（过程控制网络层）：
核心设备：多台控制器（如PLC或专用过程控制器）、控制网络交换机/集线器。

网络技术服务：采用高速、确定性的工业以太网（如Profinet、Ethernet/IP）或冗余控制网络。控制器作为“大脑”，执行具体的控制逻辑（PID调节、顺序控制、批次处理等），并实时与管理层和设备层进行数据交换。冗余网络设计确保了控制指令传输的高可靠性。

设备层（现场网络层）：
核心设备：各类现场仪表（温度/压力传感器、流量计、液位计、在线成分分析仪等）、执行机构（调节阀、泵、电机变频器）、远程I/O站、现场总线设备。

网络技术服务：根据设备特点，灵活采用现场总线（如Profibus-DP、FF、HART）或工业以太网连接到控制器或远程I/O。这一层是感知工艺状态和执行控制动作的“神经末梢”，网络技术实现了现场设备的智能化与数字化，减少了接线复杂度，便于维护与诊断。

三、关键单元控制系统架构示例

以中药提取车间为例，其DCS子系统架构重点包括：

提取罐群控单元：每个提取罐配置独立的控制回路，负责投料量、煎煮温度、时间、压力、循环流量等控制。DCS实现多罐的协调调度与顺序控制。
浓缩与醇沉控制单元：对双效浓缩器的真空度、加热蒸汽压力、进出料流量进行串级或比值控制；对醇沉罐的搅拌速度、酒精添加量与添加速率进行精确程序控制。
公用工程监控单元：对纯化水系统、洁净空调系统、蒸汽系统、冷却水系统的运行状态与参数进行集中监控与联动控制，保障生产环境的稳定。

四、网络技术服务的关键支撑作用

现代DCS架构的强大，离不开底层网络技术的坚实支撑：

高带宽与实时性：工业以太网提供了足够带宽，确保大量过程数据、视频监控数据能够实时上传，满足快速控制需求。
网络冗余与可靠性：在控制层和关键链路采用双网冗余、环网等拓扑结构，实现毫秒级切换，保障生产连续不间断。
信息安全纵深防御：通过部署工业防火墙、划分安全区域（如将管理网与控制网隔离）、安装防病毒软件、建立访问控制策略，构建从办公网到设备层的多层次网络安全防护体系，抵御网络攻击。
无线与移动应用：在允许的区域，利用工业Wi-Fi、4G/5G技术，支持移动巡检终端、无线手持设备接入，方便操作与维护人员随时随地获取信息与执行操作。
云端数据服务：通过安全的工业网关，将非实时的生产数据、能效数据、设备状态数据上传至企业私有云或工业互联网平台，进行大数据分析与预测性维护。
